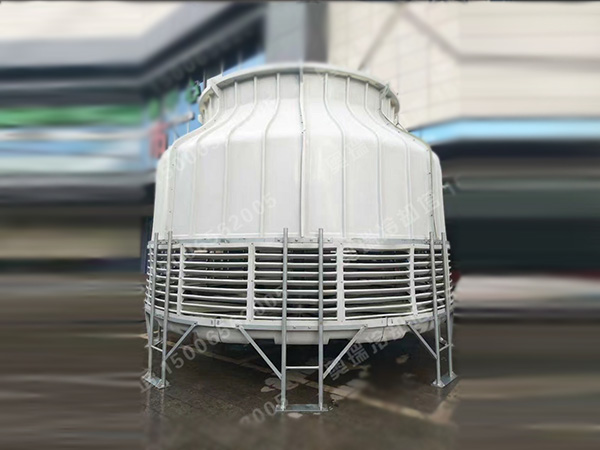

設計結構說明

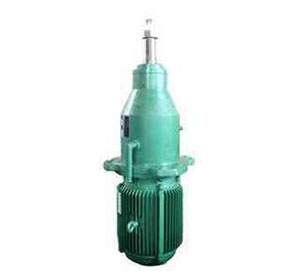

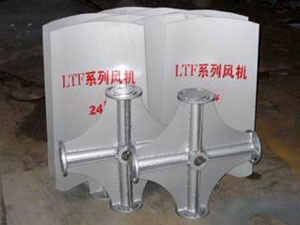

| 冷卻電機特點 l 冷卻塔采用Y系列戶外型電機。 l 具有良好的防水、防潮、耐腐蝕性 l 線包材質100%優質銅線 l 絕緣等級為F級 l 防護等級達到IP55 l 電機工作電壓為380V，額定頻率為50Hz 冷卻塔減速機，是一種運用行星輪系傳動原理，采用硬齒面圓柱齒輪浮動嚙合機構的減速機。該產品結構緊湊、體積小、運轉平穩、噪聲低、耐腐蝕、壽命長，使用維修方便。 |
| 冷卻風機特點 l 采用清華大學工程力學設計機翼型軸流風機 l 葉片為優質鋁合金材質 l 葉片采用可調式設計，可根據用戶需求調節角度，改變風量大小。 l 設計設點：氣動力合理、效率高、風量大、噪聲低、耐腐蝕。 厚度3mm以上，設計使用壽命15年 |

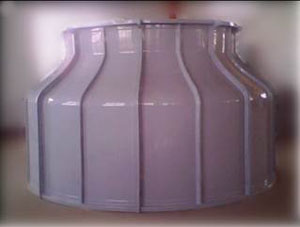

| 冷卻塔殼體特點 l 采用聚酯玻璃鋼材質制作 l 采用耐腐蝕性191#樹脂 l 加工工藝：加工過程中用玻璃纖維氈材料增加殼體密度，用玻璃纖維布增加殼體強度。 l 優點：表面平整光滑，外形美觀、耐老化、耐腐蝕、不退色、不龜裂、抗紫外線等優點。 設計使用壽命25年。 |
| 高效收水器 l 采用高效低阻加筋弧形收水器 l 收水器片采用耐腐蝕的改性PVC材料擠拉成型，材質為全新料。 l 其結構通過改變氣流流向，能有效地去除從塔內出來的濕空氣水份，按循環水量計的飄水損失達0.001%以下。 阻燃氧指數≥40，正常使用條件下，設計使用壽命為10年，保證在70℃溫度下不軟化變形，在-40℃溫度下不脆裂。 |
| 標準散熱片填料 l 材質為改性PVC全新材料 l 耐溫達到60℃ l 設計波形：斜折波 l 尺寸(H)：20公分、25公分 l 產品特點：對水的再分配能力強、阻力小、熱力性能好、抗老化、不易變形等優點 設計使用壽命10年。 |

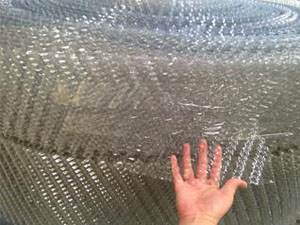

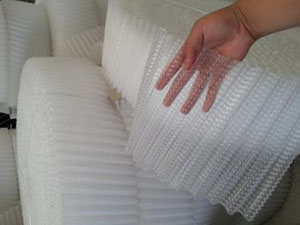

| 耐高溫散熱片填料 l 材質為改性PVC無色透明全新材料 l 耐溫達到120℃ l 設計波形：斜交波 l 尺寸(H)：20公分、25公分 l 產品特點：對水的再分配能力強、阻力小、熱力性能好、抗老化、不易變形等優點。 設計使用壽命10年。 |

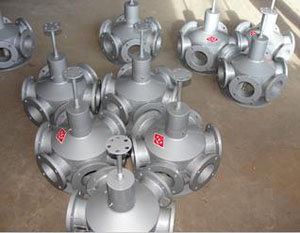

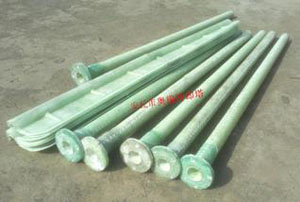

| 布水方式一：旋轉式布水器 l 利用水驅動旋轉布水器旋轉式灑水，布水均勻、散熱效率高。 l 采用鋁合金材質鑄造而成，軸承為不銹鋼材質。 l 工作水壓0.05mpa-0.08mpa。 l 其他布水器材質：銅質、玻璃鋼材質、不銹鋼材質、ABS工程塑料材質。 灑水管 l 我公司研制的特殊設計的孔徑和角度，使內部具有防堵塞性能 l 采用機械纏繞的高強度玻璃鋼管，此玻璃鋼灑水管耐高溫、韌性大、耐腐蝕、強度高 法蘭采用一次性模壓成型工藝制作。 |

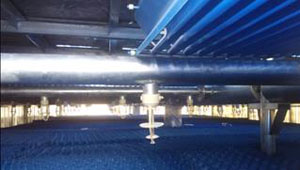

| 布水方式二：固定式噴淋系統 l 采用固定式噴淋分布配水系統，內部具有防堵塞性能。 l 塔內不同位置噴頭的布水流量偏差＜5%，整個配水系統在額定流量的70％～130％內配水均勻。 l 此形式布水均勻，維修率低。通常應用于大型冷卻塔設備。 l 噴頭材質為ABS工程塑料，一次注塑成型，保證水溫達到100℃不軟化變形，冬季環境溫度在－35oC不凍裂脫落； l 工作水壓0.03mpa-0.10mpa。 設計使用壽命10年。 |

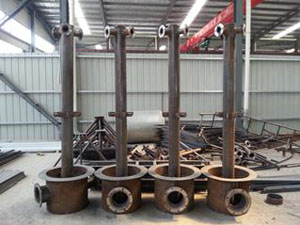

| 鋼結構件 采用先進的良流線技術加工而成，整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效的承受集中荷載，非對稱荷載，降低了冷卻塔的振動。提高了冷卻塔抗風荷、抗震能力，具有良好的整體穩定性。塔內主要受力鋼件、配水管及檢修梯等部件，其防腐問題是整塔質量保證的一個重要環節，本廠為保證質量，所有出廠鋼質構件均采用鍍鋅防腐處理。 |

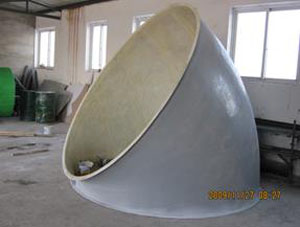

| 冷卻塔消音罩 （需要時由需方告知） 采用玻璃鋼制作，安裝在冷卻塔風筒上部，有效吸收噪音，把噪音導向空曠的一面區域，使噪音降到最低。尤其是靠近居民樓或樓房靠窗的一面，導風消音罩起到至關重要的作用。 |

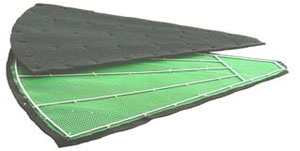

| 冷卻塔消音毯 （需要時由需方告知） 采用尼龍制作，安裝在冷卻塔水盤上部，水落到消音毯上時，有效吸收落水聲音，使噪音降到最低。尤其是靠近居民樓或樓房靠窗的一面，消音毯起到至關重要的作用。 |

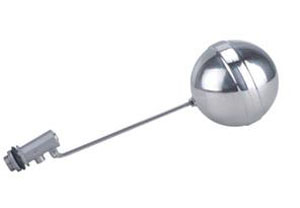

| 自動補水閥 冷卻塔下部的水盤處設有自動補水球閥，便于冷卻塔運行缺水時自動布水。 l 材質304不銹鋼 管徑DN25、DN32 |
